В существующем состоянии на территории парка ММК расположены два водоема – оз. Тяпкино и оз. Большое Тяпкино. Озеро Болшое Тяпкино, расположенное ниже по рельефу, в настоящее время находится в пересохшем состоянии.

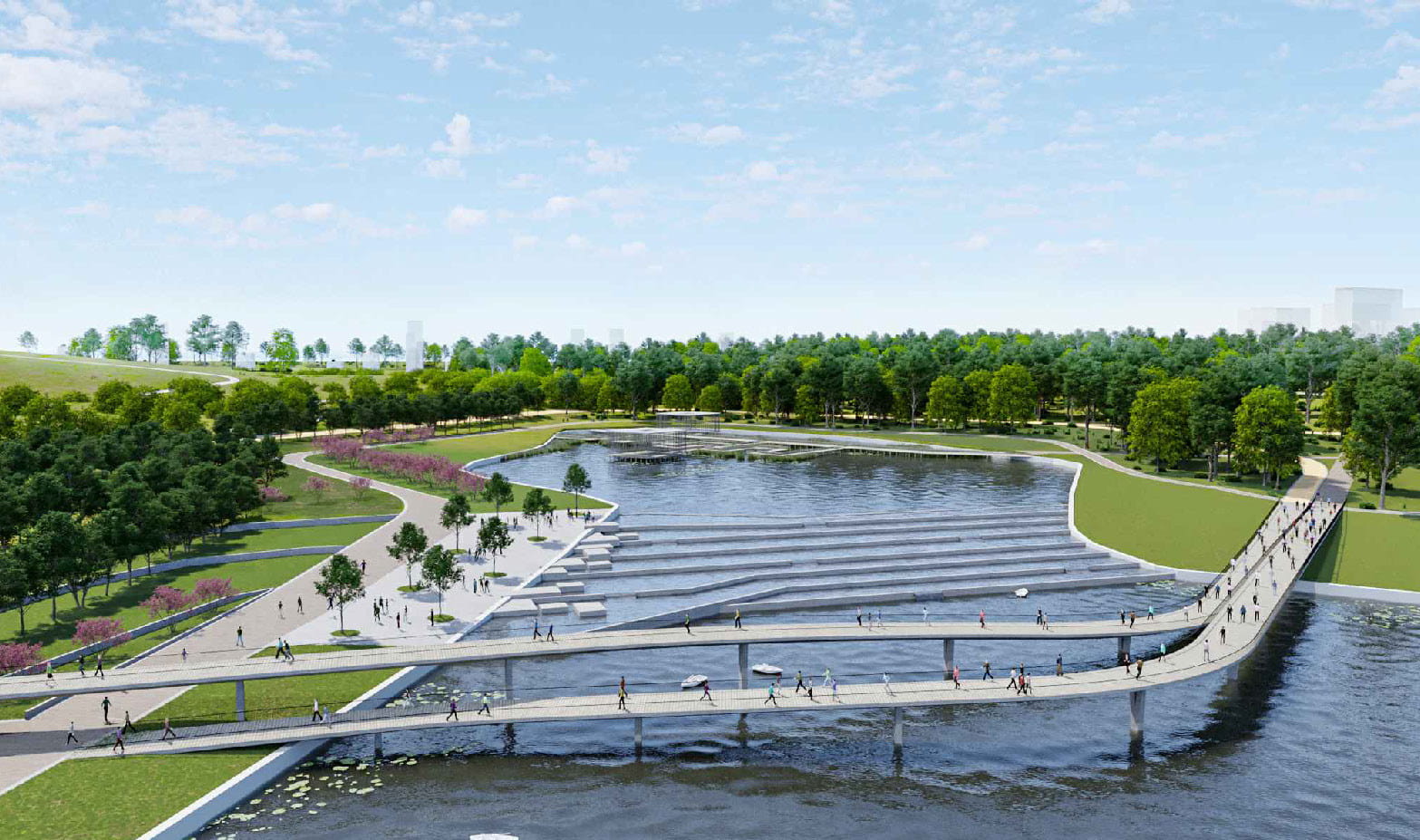

Проект предусматривает сопряжение бьефов оз. Тяпкино и оз. Большое Тяпкино путем создания каскада.
Назначение каскада – подержание уровня воды в озере Тяпкино и в озере Большое Тяпкино. Также создаться три промежуточных бьефа с уровнями +402.5 мбс, +401.5 мбс, +400.5 мбс соответственно.

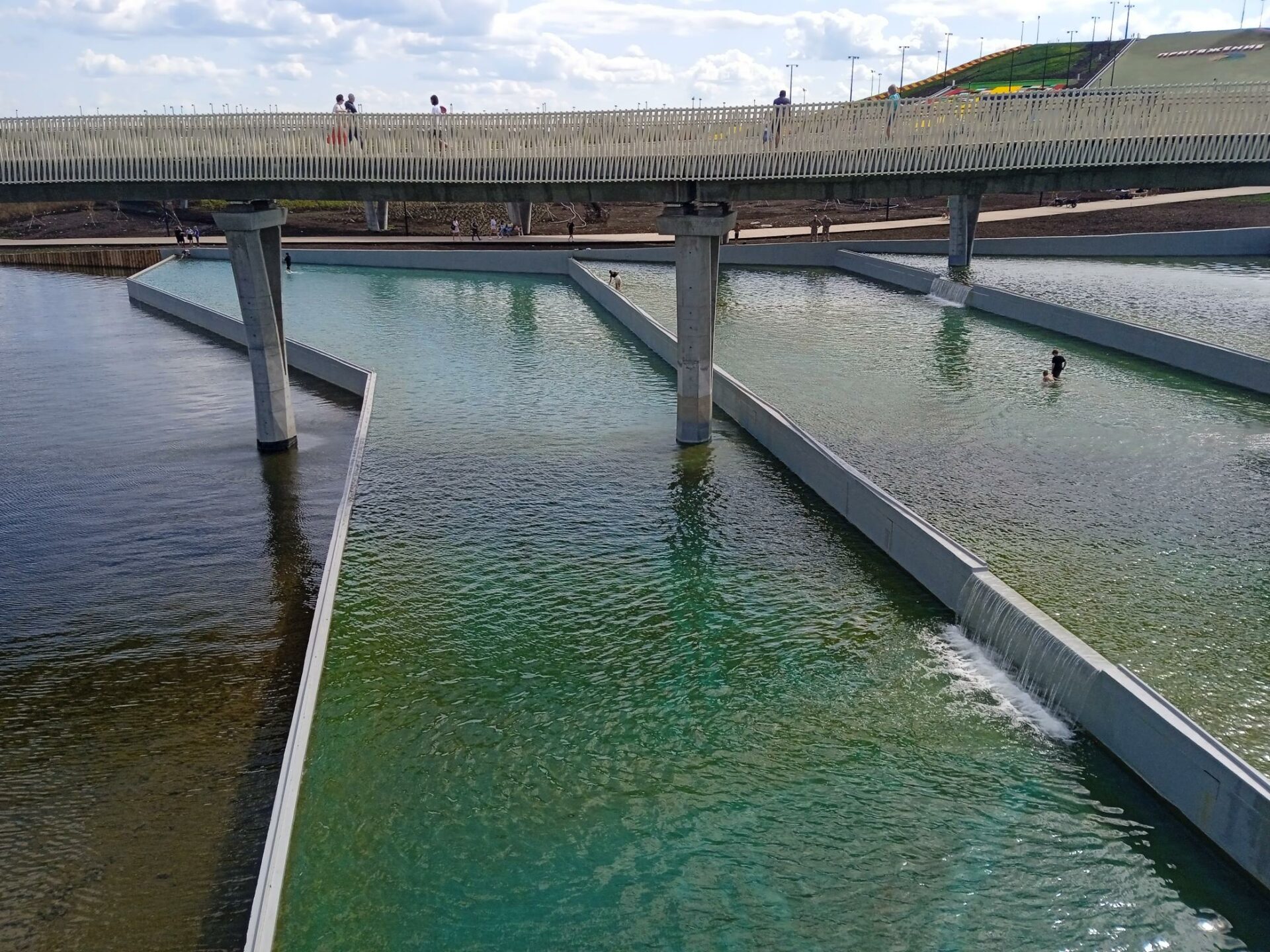

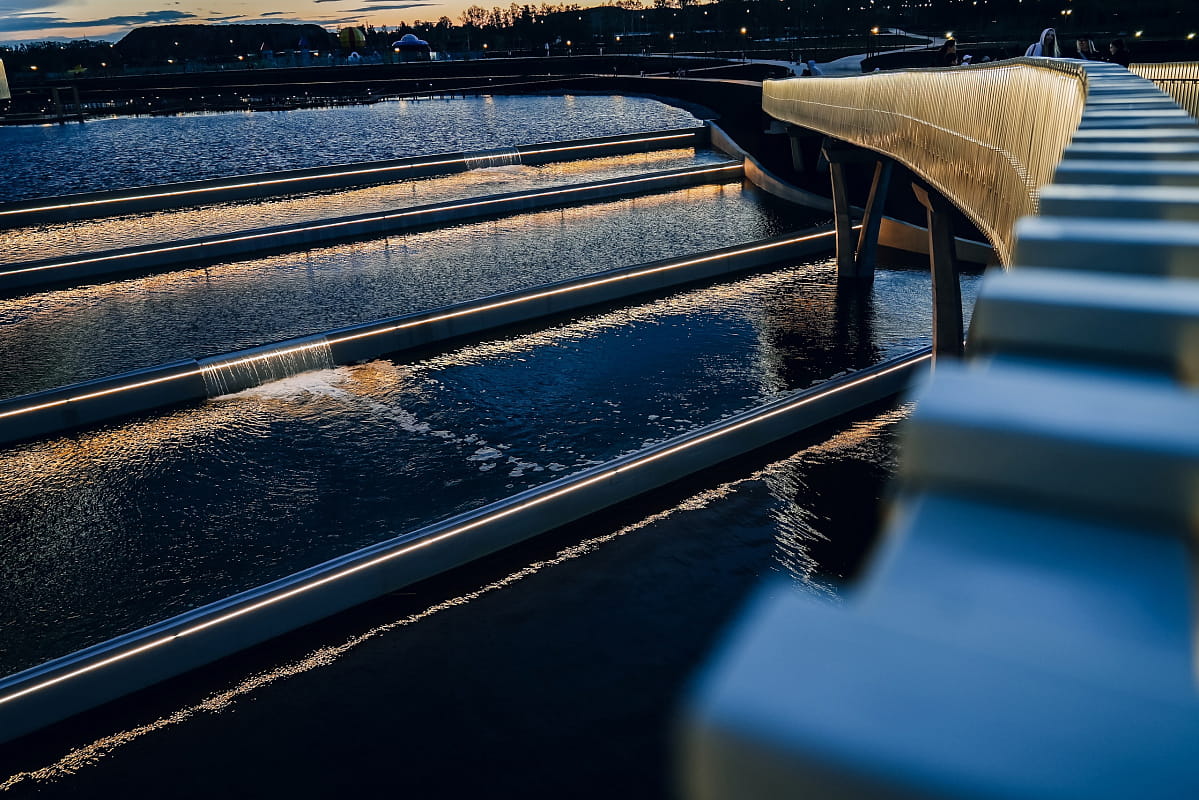

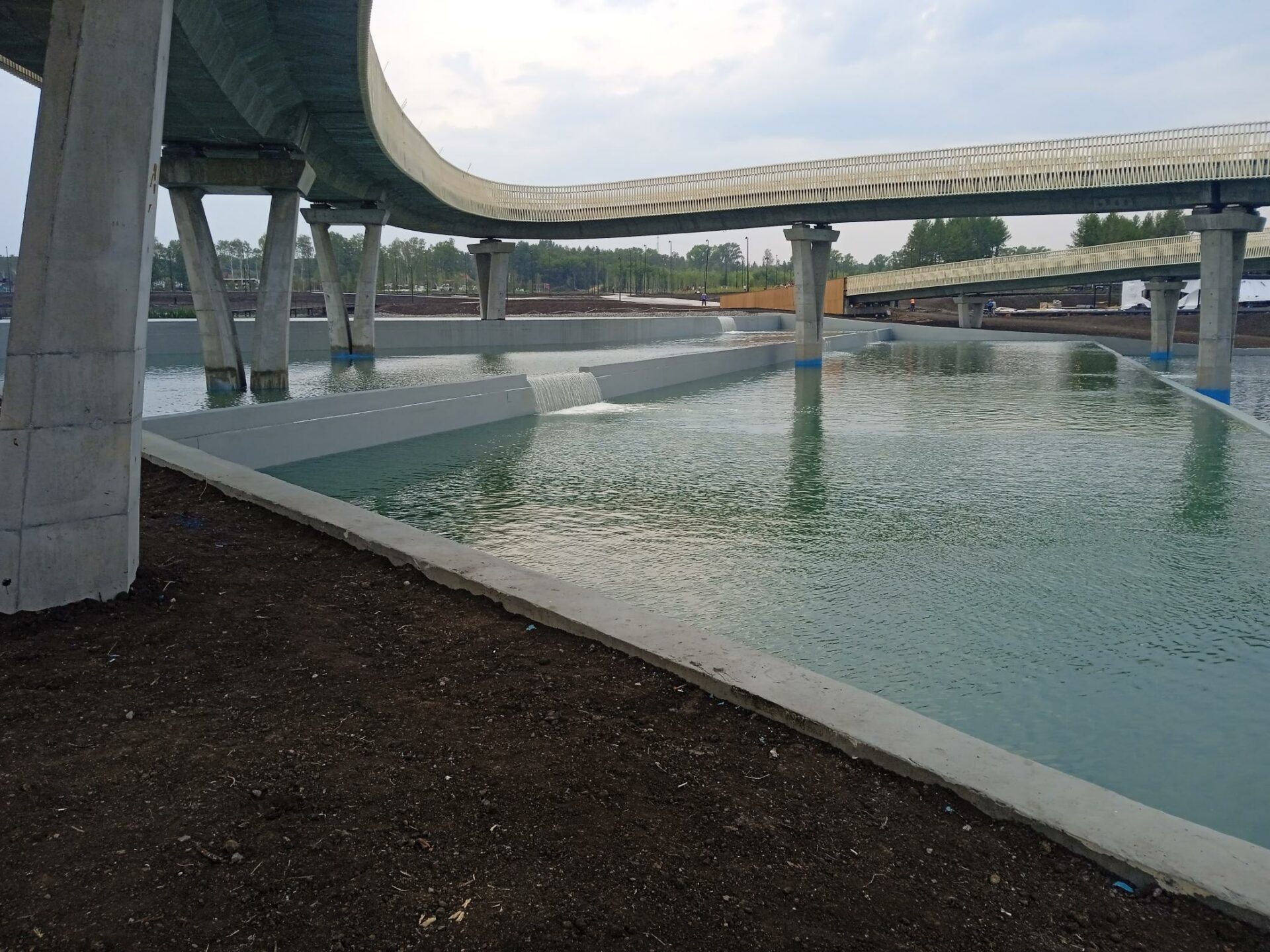

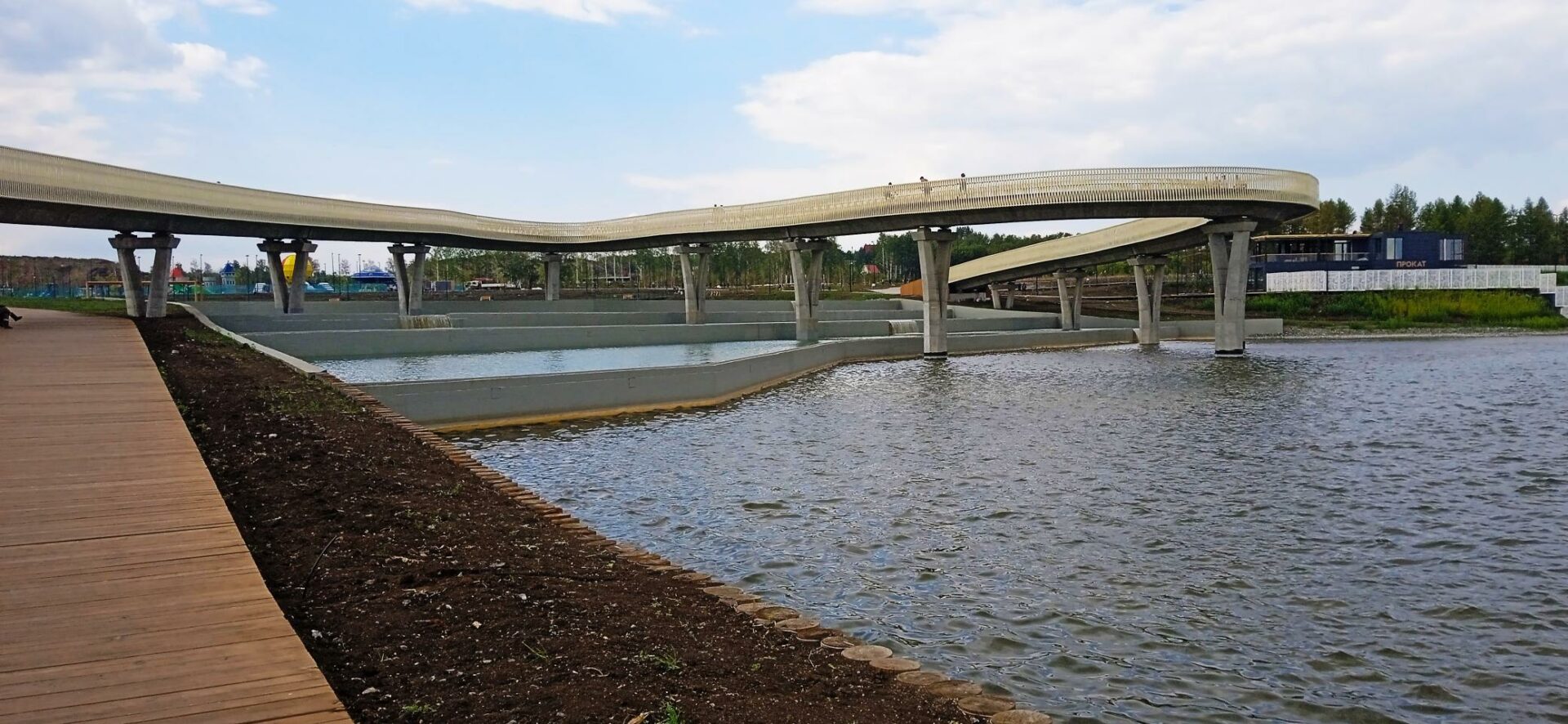

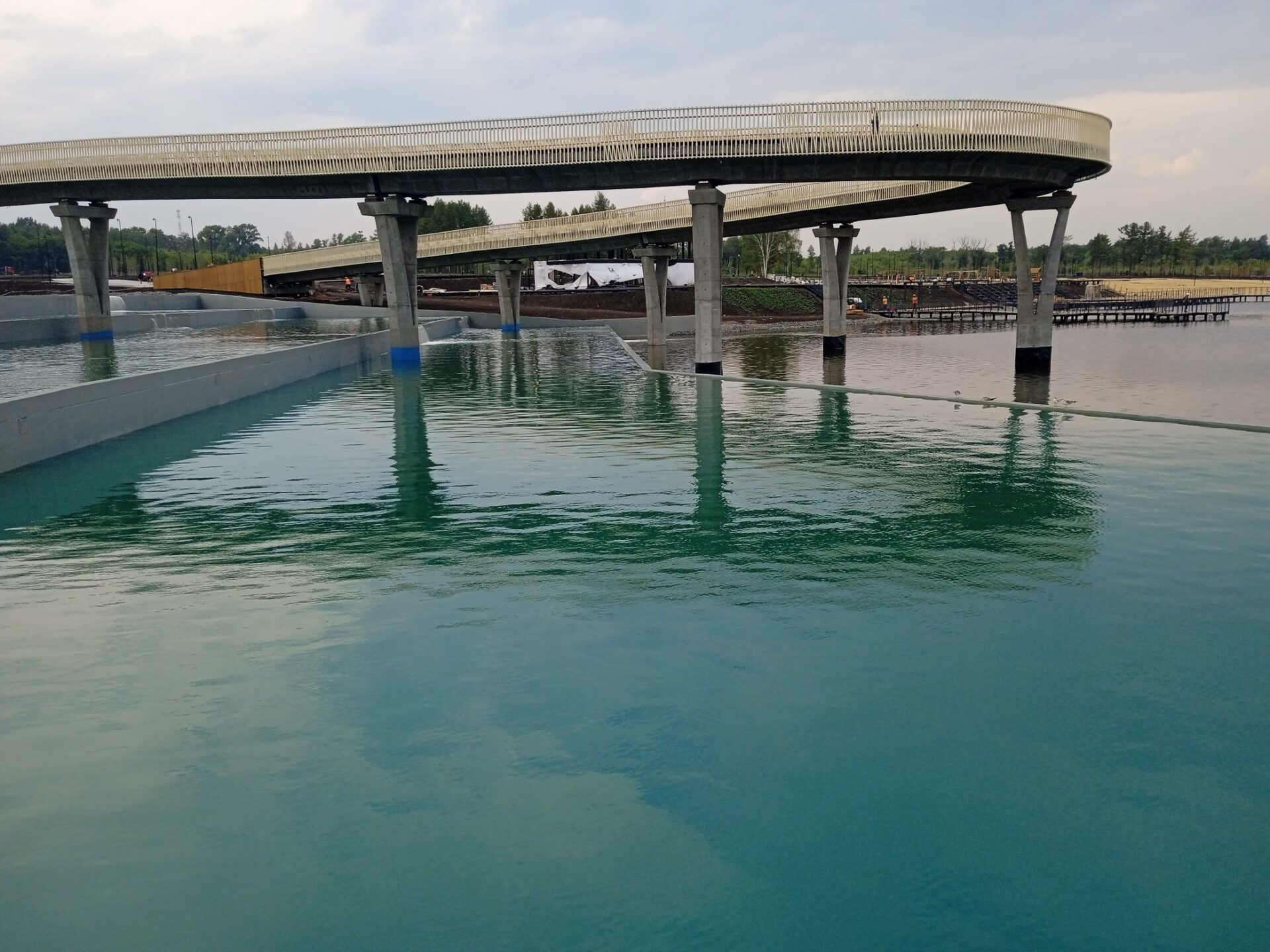

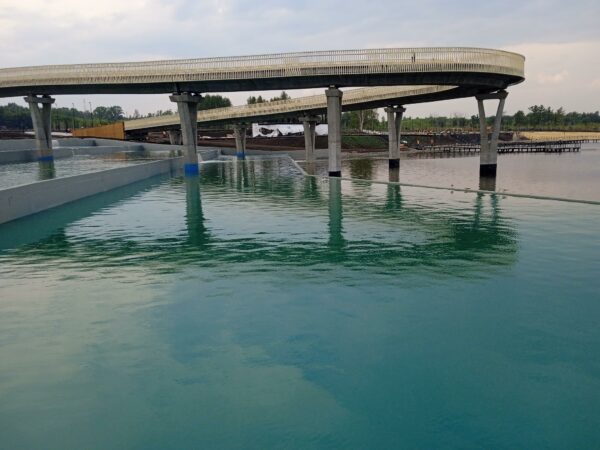

Каскад состоит из перепада высот с несколькими подпорными стенками и ступенями. Между стенками образованы промежуточные бассейны. Подпорные стенки имеют угловую конструкцию, выполнены из железобетона и имеют высоту и ширину, обеспечивающие необходимую устойчивость и прочность. Основание каждой стенки представляет собой плиту определенной толщины. На дне каждого бассейна уложены железобетонные плиты для обеспечения жесткости и устойчивости конструкции.

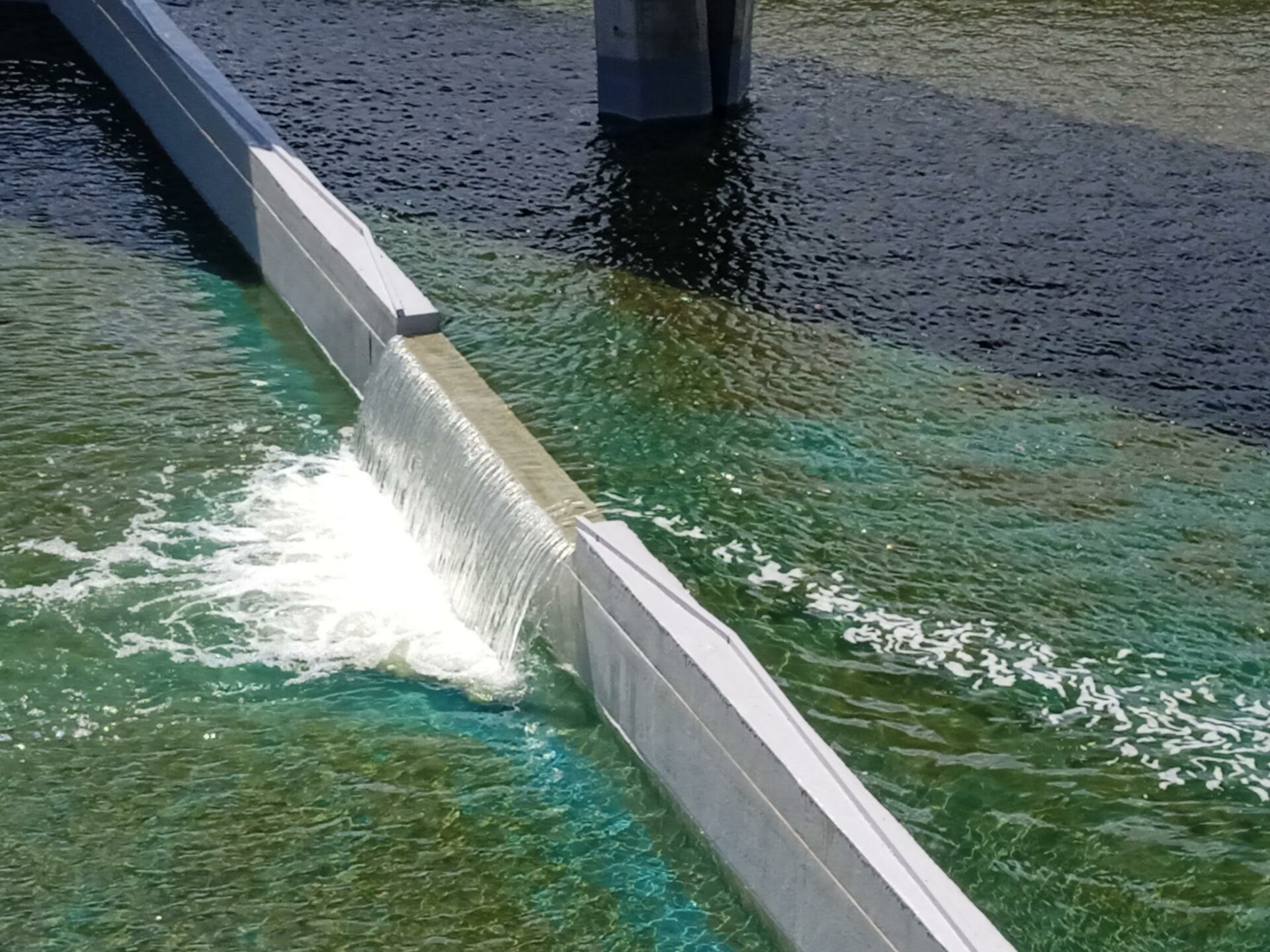

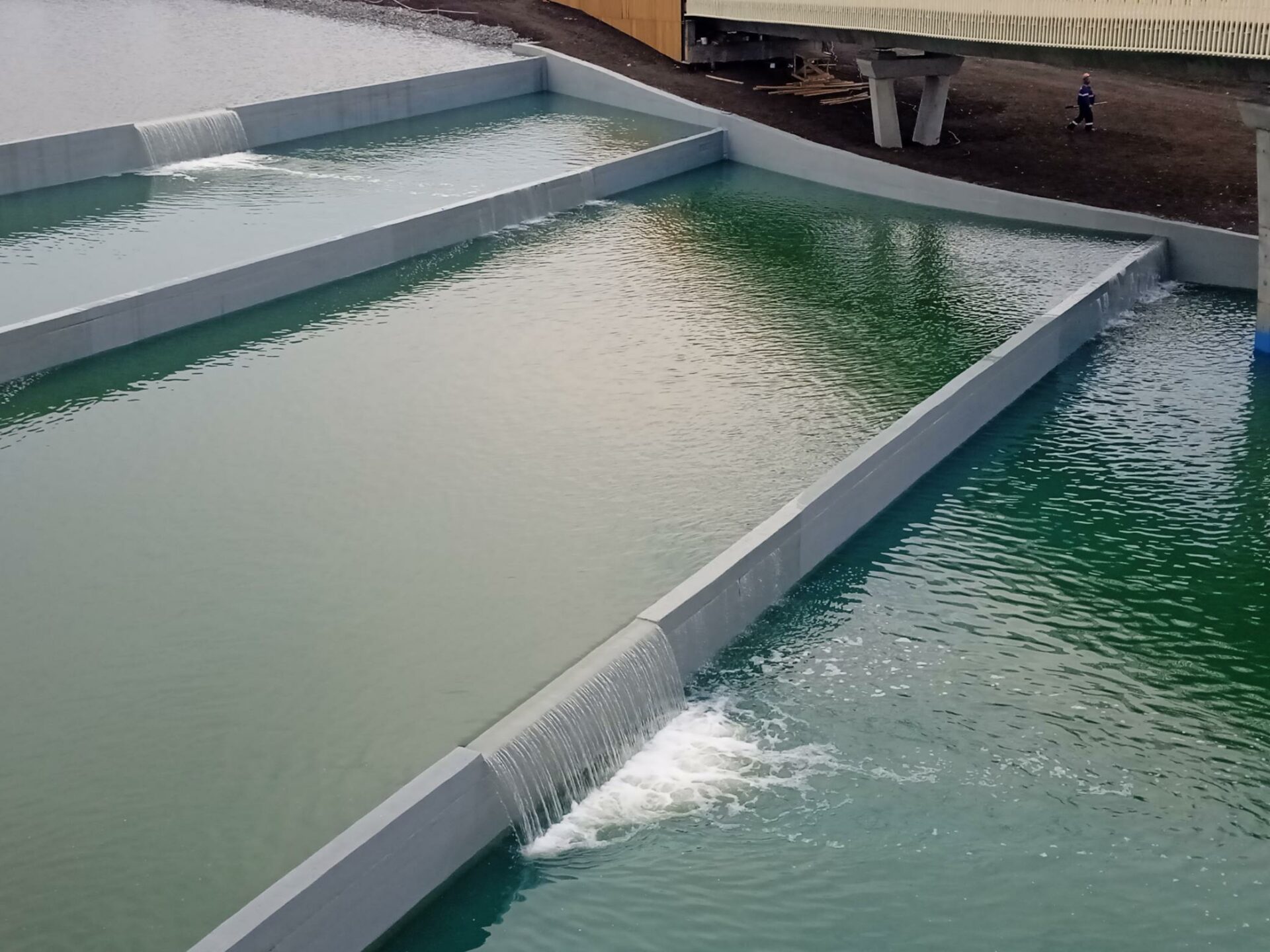

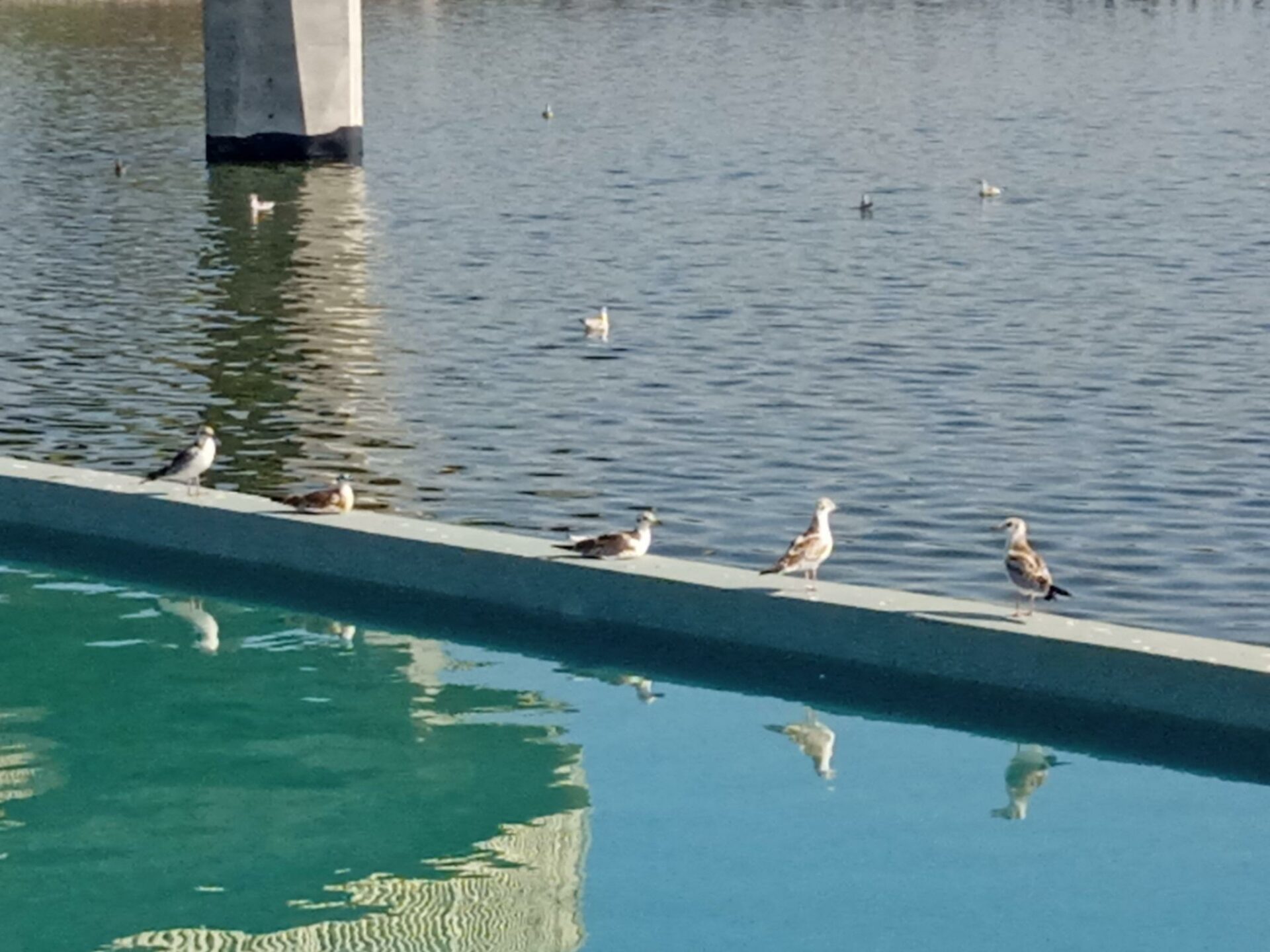

На каждом ярусе стенки имеется участок с отметкой гребня ниже уровня верха стенки, который служит водосливом. Сопряжение с берегами осуществляется с помощью устоев, которые также представляют собой железобетонные подпорные стенки с определенными параметрами высоты и ширины. Основание устоев выполнено в виде плиты.
Каждый ярус перепада имеет свою длину напорного фронта, высоту гребня и низа опорной плиты. Расстояние между осями стенок варьируется. Конструкция каскада разделена на участки температурно-осадочными швами определенной ширины.
Все элементы каскада выполнены из бетона определенного класса с армированием. Вертикальное и горизонтальное армирование предусмотрено для обеспечения прочности и устойчивости. Рабочие и температурно-осадочные швы выполнены с использованием гидрошпонок для обеспечения водонепроницаемости и долговечности конструкции.
